SMC模压成型工艺

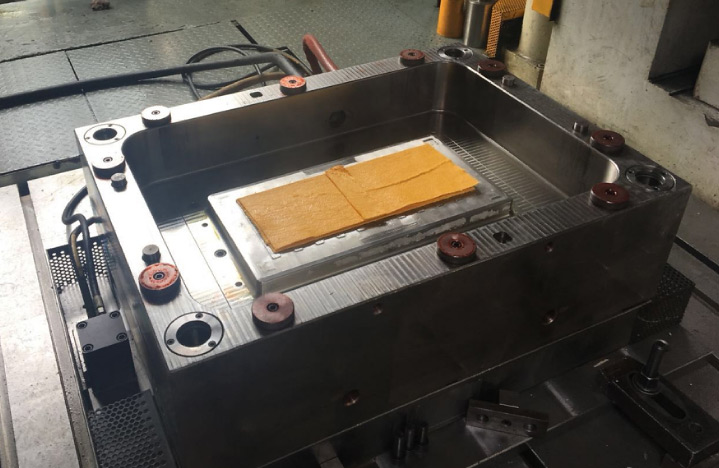

SMC复合材料是通过树脂糊浸渍纤维或者是短切纤维毡，在两面覆盖聚乙烯薄膜制成的一种片状模压料，属于预浸毡料的一种。SMC成型效率高、产品的表面光洁度好、外形尺寸稳定性好，且成型周期短、成本低，适合大批量生产，适合生产截面变化不太大的薄壁制品，在GFRP汽车部件生产领域已得到广泛应用。目前，在车用CFRP成型工艺方面，SMC主要用于片状短切纤维复合材料的生产，由于纤维的非连续性，制品强度不高，且强度具有面内各向同性特点。而碳纤维在树脂糊中的润湿性是SMC工艺面临的重要课题，通过对碳纤维进行必要的表面处理，并采用适当的润湿分散剂能够有效提高碳纤维在树脂糊中的润湿性和均匀性。

SMC模压成型过程中要重点注意控制好“3个点”，即3个主要工艺参数：温度、压力和时间，其中模压温度是模压成型时所规定的模具温度，这一工艺参数确定了模具向模腔内物料的传热条件，对物料的熔融、流动和固化各阶段都有决定性的影响。SMC模塑料在模压过程中的温度变化情况较复杂，由于塑料是热的不良导体，物料中心和边缘在成型的开始阶段温差较大，这将导致固化交联反应在物料的内外层不是同时开始。表层料由于受热早先固化而形成硬的壳层，而内层料在稍后的固化收缩因受到外部硬壳层的限制，致使模压制品的表层内常存有残余压应力，而内层则带有残余拉应力，残余应力的存在会引起制品翘曲、开裂和强度下降。因此采取措施尽力减小模腔内物料的内外温差，消除不均匀固化是获得高质量制品的重要条件之一。
