先进测量设备与SMC模具：精确掌控质量与优化生产流程

SMC（片状模塑料）模具作为一种重要的复合材料模具，广泛应用于汽车、航空航天、电子等领域。其生产过程需要严格控制模具的尺寸、形状和位置等参数，以确保生产出的产品质量稳定和一致。而传统的测量方法，如手工测量和传统测量仪器，存在测量精度低、测量效率低等问题，难以满足SMC模具生产的要求。而先进的测量设备和仪器，如三坐标测量仪，凭借其高精度、高效率和多功能的特点，在SMC模具生产中得到了广泛应用。

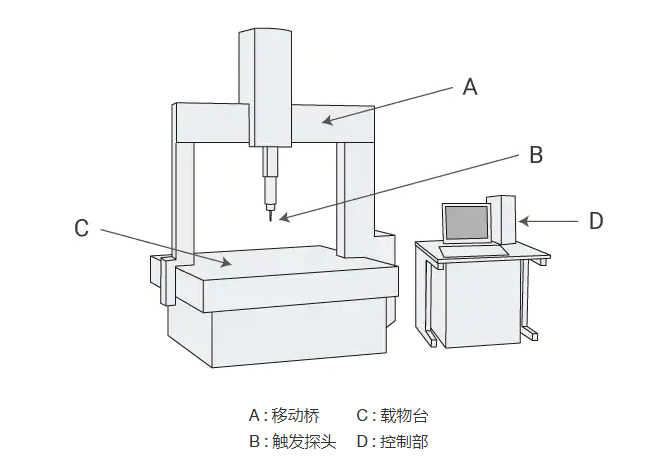

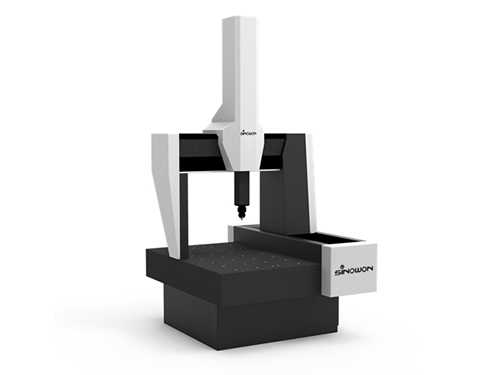

三坐标测量仪的基本原理与结构

三坐标测量仪是一种基于三维坐标系的测量设备，其基本原理是通过测量探头在三个坐标轴上的运动，获取物体在三维空间内的位置和形状信息，从而实现对物体的精确测量和检测。三坐标测量仪通常由坐标测量系统、测量探头、工作台、计算机及相关软件等组成。

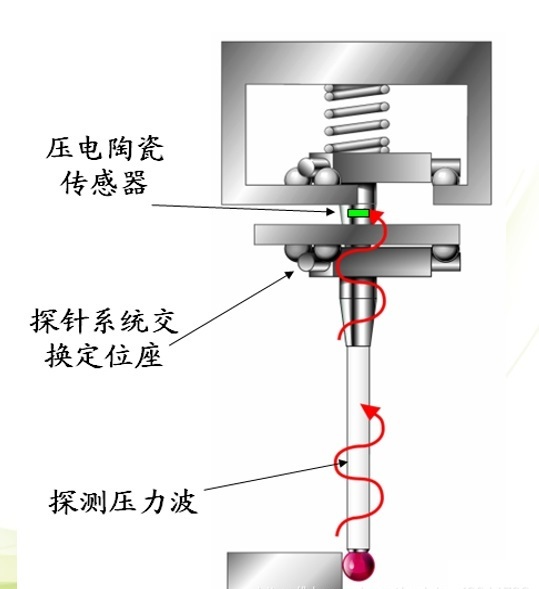

坐标测量系统是三坐标测量仪的核心部件，通常由三个相互垂直的测量轴和相应的传感器组成，用于测量探头在三个坐标轴上的位置。测量探头是与被测物体接触的部分，可以通过触发器触发测量动作，并通过传感器将测量结果传输给计算机进行处理。工作台用于放置和固定被测物体，通常具有高精度的平面和固定装置，以确保测量的稳定性和精度。计算机及相关软件则用于控制测量仪的运动、处理测量数据，并生成测量报告和数据分析。

三坐标测量仪的特点

三坐标测量仪具有许多优点，使其成为先进的测量设备之一。

• 1.高精度：三坐标测量仪采用先进的传感器技术和测量算法，具有高度的测量精度，通常在微米级别。这使得它能够满足对于高精度产品的测量要求，尤其在SMC模具中，能够准确测量模具的尺寸、形状和位置等参数。
• 2.高效率：三坐标测量仪具有快速的测量速度和自动化的测量过程，能够大幅度提高测量效率。同时，它还可以通过批量测量和自动化测量程序的应用，实现对大批量模具的快速检测和排序，从而提高生产效率。
• 3.多功能：三坐标测量仪不仅可以进行尺寸、形状和位置等参数的测量，还可以进行形位公差的测量、曲面测量、轮廓测量等复杂测量任务。同时，它还可以进行数据分析、报告生成、CAD比对等功能，帮助用户进行全面的质量控制和数据分析。
• 4.非接触测量：三坐标测量仪通常采用非接触式测量方式，避免了与被测物体的接触，从而避免了测量误差和对物体的损伤。这对于对表面质量要求较高的SMC模具尤为重要，能够确保模具的完整性和质量。

三坐标测量仪在SMC模具中的应用

三坐标测量仪在SMC模具生产中的应用广泛且重要。以下是它在SMC模具生产中的主要应用：

1. 1.模具尺寸测量：三坐标测量仪可以快速、精确地测量SMC模具的尺寸，包括长度、宽度、高度、直径等参数。这对于确保模具的尺寸符合设计要求，保证产品的精度和一致性至关重要。
2. 2.模具形状测量：三坐标测量仪可以对SMC模具的复杂形状进行测量，包括曲面形状、轮廓形状等。它可以通过高精度的传感器和测量算法，实现对模具形状的全面、精确的测量，确保模具的形状符合设计要求。
3. 3.模具位置测量：三坐标测量仪可以测量模具在三维空间中的位置，包括模具的位置、姿态和相对位置等。这对于保证模具的定位准确性、相邻零件的配合精度以及模具的装配和拆卸等环节至关重要。
4. 4.形位公差测量：SMC模具通常需要满足一定的形位公差要求，以保证产品的装配和使用性能。三坐标测量仪可以进行形位公差的测量，包括平行度、垂直度、位置公差、角度公差等，帮助确保模具的形位公差符合设计要求。
5. 5.模具质量控制：三坐标测量仪可以对SMC模具进行全面的质量控制，通过对测量数据的分析和比对，判断模具是否合格，提供测量报告和数据分析，帮助生产厂家及时发现和解决模具质量问题，确保模具的质量稳定性和一致性。
6. 6.模具改进优化：三坐标测量仪还可以用于模具的改进优化。通过对模具的测量数据进行分析，可以找出模具存在的问题和潜在的改进空间，为模具的优化设计和生产提供科学依据。

综上所述，三坐标测量仪在SMC模具生产中具有重要的应用价值，可以确保模具的尺寸、形状、位置和形位公差等参数的精确测量和质量控制，帮助生产厂家提高产品质量，降低生产成本，提高生产效率。

大成模具作为一家专业的SMC模具制造商，对设备和测量测试仪器的不断改进。我们购买了进口三坐标测量机等先进的测量设备和仪器，让我们了解每个产品、过程、标准的质量情况，为我们的质量控制部门提供最好的服务。我们的质量控制部门将在模具测试后24小时内进行产品检验并提交测试报告。 报告将包括对产品尺寸、外观、注射技术和物理参数的全方位测试和分析。 我们对不同的产品使用不同的检验标准和工具。 在我们的实验室中，我们对高压注射、高速注射、合模时间等进行了不同的试验。质量控制部门对不合格产品提出修改改进建议。 我们积累了丰富的经验，应用于模具生产，为客户提供良好的解决方案。
